Wat zijn de verschillende soorten Spiraalgewonden pakkingen
Spiraalgewonden pakkingen worden over het algemeen op twee manieren geclassificeerd: op ringconfiguratie en op basis van de combinatie van wikkeling en vulmateriaal die in het afdichtingselement wordt gebruikt. Ringconfiguratieopties omvatten a spiraalgewonden pakking met binnenring , een spiraalgewonden pakking met buitenring alleen, een spiraalgewonden pakking zonder binnenring , eennd a basic style produced without any supporting ring at all. Material combinations are typically grouped by filler type, such as graphite, PTFE, or mica, paired with a metal winding strip chosen to match the process media and the flange material.
Omdat de flensgrootte, bedrijfstemperatuur en de media die worden afgedicht allemaal variëren van toepassing tot toepassing, speelt het afstemmen van het juiste type spiraalgewonden pakking op de gebruiksomstandigheden een centrale rol bij het bereiken van een stabiele, langdurige afdichting bij de flensverbinding.
Hoe een Spiraalgewonden pakking Is gebouwd
Een spiraalgewonden pakking is gemaakt met een afwisselende combinatie van gevormde metaaldraad en zacht vulmateriaal, samen gewikkeld tot een dichte ring. Wanneer ze tussen twee flenzen worden samengedrukt, vormen de afwisselende lagen een effectieve afdichting, terwijl ze toch een mate van flexibiliteit mogelijk maken die gewone metalen pakkingen niet bieden.
Wikkel- en opvullagen
De metalen wikkeling geeft de pakking zijn structurele sterkte, terwijl de vullaag microscopisch kleine onregelmatigheden op het flensvlak opvult. Vul- en wikkelmetaal kunnen beide onafhankelijk van elkaar worden verwisseld om tegemoet te komen aan verschillende eisen op het gebied van chemische compatibiliteit. Dit is een van de redenen waarom spiraalgewonden pakkingen in zoveel typecombinaties verkrijgbaar zijn.
De V-vormige metalen strip
Een V-vormige kroon, gecentreerd in de metalen strip, fungeert als een kleine veer, waardoor de pakking extra veerkracht krijgt onder veranderende temperatuur- en drukomstandigheden. Als de beschikbare boutkracht om een pakking samen te drukken beperkt is, kunnen de wikkelingsdichtheid en de afmetingen van de pakking worden aangepast om nog steeds een effectieve afdichting te bieden.
Soorten spiraalgewonden pakkingen per ringconfiguratie
Ringconfiguratie is meestal de eerste classificatie die een koper moet bevestigen, omdat deze rechtstreeks afhankelijk is van het flensontwerp dat wordt afgedicht. Een buitenste centreerring positioneert de pakking nauwkeurig binnen de flensboutcirkel en fungeert als compressiebegrenzer, terwijl een binnenring radiale sterkte toevoegt, flenserosie vermindert en de wikkeling beschermt tegen de procesmedia.
| Ringconfiguratie | Typische beschrijving |
|---|---|
| Met binnenring | Buitenste centreerring plus binnenring voor extra radiale ondersteuning en flensbescherming |
| Alleen met buitenring | Alleen buitenste centreerring, vaak gebruikt op standaard verhoogde flenzen |
| Zonder binnenring | Afdichtingselement met buitenring, geen aparte binnensteunring meegeleverd |
| Zonder ring | Alleen afdichtingselement, vaak gebruikt waar de pakking in een afgesloten groef zit |
Typisch gebruik van ringconfiguraties voor flenstoepassingen
45% Met binnenring
30% Alleen buitenste ring
20% Zonder binnenring
5% Zonder enige ring
Figuren geven algemene distributiepatronen weer die te zien zijn bij gangbare industriële flenstoepassingen en worden uitsluitend ter illustratie getoond.
Soorten spiraalgewonden pakkingen per vulmateriaal
De keuze van het vulmateriaal hangt voornamelijk af van de bedrijfstemperatuur en de blootstelling aan chemicaliën. Grafietvuller is een van de meest gebruikte opties omdat het goed presteert over een breed temperatuurbereik en bestand is tegen een grote verscheidenheid aan procesmedia, hoewel het over het algemeen uit de buurt wordt gehouden van sterk oxiderende omgevingen bij zeer hoge temperaturen. PTFE-vulstof wordt vaak geselecteerd voor oxiderende of agressieve chemische toepassingen waarbij grafiet niet geschikt is. Op mica gebaseerde vulstof wordt gebruikt voor toepassingen bij hogere temperaturen, en er zijn flexibele niet-metalen alternatieven beschikbaar voor lichtere toepassingen of toepassingen bij lagere temperaturen.
Typische maximale continue bedrijfstemperatuur per vultype
Alleen geschatte referentiebereiken; werkelijke limieten variëren afhankelijk van de exacte formulering, het wikkelmetaal en de procesomstandigheden.
Vergelijking van prestaties tussen vulstoftypen
Kiezen tussen een met grafiet gevulde, PTFE-gevulde of mica-gevulde spiraalgewonden pakking komt meestal neer op het afwegen van temperatuurbestendigheid, oxidatieweerstand, bereik van chemische compatibiliteit, compressieherstel en algehele afdichtingsbetrouwbaarheid ten opzichte van de specifieke procesomstandigheden.
Vergelijking van prestaties van vultypes
Grafiet gevuld PTFE gevuld Mica gevuld
Beoordelingen zijn relatief en bedoeld voor algemene vergelijking; De werkelijke prestaties zijn afhankelijk van de exacte formulering en gebruiksomstandigheden.
Typisch compressieherstelgedrag
Naarmate de boutbelasting toeneemt richting de nominale waarde, ontwikkelt een spiraalgewonden pakking geleidelijk zijn volledige terugverings- en herstelvermogen. Dit geleidelijke herstelpatroon is een van de redenen waarom spiraalgewonden pakkingen de neiging hebben om kleine flensbewegingen en thermische cycli beter op te vangen dan platte, niet-metalen pakkingen.
Algemene hersteltrend over het gehele boutbelastingbereik
Curve illustreert een algemeen herstelpatroon; exacte waarden variëren afhankelijk van de constructie van de pakking, het type vulmiddel en de installatieomstandigheden.
Hoe u het juiste type spiraalgewonden pakking kiest
Het selecteren tussen de beschikbare soorten spiraalgewonden pakkingen komt over het algemeen neer op het beoordelen van een korte lijst met servicevoorwaarden voordat u een bestelling plaatst bij een leverancier van spiraalgewonden pakkingen.
- Bevestig het bereik van de bedrijfstemperatuur en of het proces in een oxiderende of niet-oxiderende omgeving wordt uitgevoerd, wat helpt bij het bepalen van het type vulmiddel.
- Controleer de drukwaarde en flensklasse om de juiste wikkeldichtheid en ringconfiguratie in te stellen.
- Controleer de chemische compatibiliteit tussen de procesmedia en zowel het vulmateriaal als het wikkelmetaal.
- Zorg ervoor dat de ringconfiguratie overeenkomt met het flensgerichte type, aangezien het verhoogde vlak, de messing-en-groef- en ringvormige verbindingsgroeven de pakking elk op een andere manier plaatsen.
- Bevestig de beschikbare boutbelasting, aangezien een beperkte boutbelasting een aangepaste wikkeldichtheid of pakkingafmeting kan vereisen.
Voor flenzen die rond een ringvormige verbindingsgroef zijn gebouwd, wordt doorgaans een ringvormige verbindingspakking of een massieve metalen RTJ-pakking gebruikt in plaats van een standaard spiraalgewonden pakking. Als u het flensgerichte type vroegtijdig bevestigt, voorkomt u dat u de verkeerde productfamilie bestelt.
Installatieoverwegingen voor spiraalgewonden pakkingen
- Inspecteer de flensvlakken op schade of vuil voordat u de pakking plaatst.
- Centreer de pakking nauwkeurig binnen de boutcirkel, waarbij u de buitenring als richtlijn gebruikt.
- Draai de bouten geleidelijk kruislings vast, in plaats van in één richting rond de flens te werken.
- Vermijd het hergebruik van een spiraalgewonden pakking nadat deze is samengedrukt en buiten gebruik is gesteld.
- Bewaar ongebruikte pakkingen plat en uit de buurt van vocht, om de wikkeling en het vulmiddel in stabiele toestand te houden.
Over Ningbo Rilson afdichtingsmateriaal
Ningbo Rilson Sealing Material Co., Ltd. werd opgericht in 2007 en is gevestigd in Ningbo, provincie Zhejiang, opererend als fabrikant van spiraalgewonden pakkingen en leverancier van spiraalgewonden pakkingen. De productiefaciliteit beslaat ongeveer 20.000 vierkante meter en beschikt over meerdere productielijnen voor afdichtingsproducten voor de aardolie-, chemische, energie-, scheepsbouw- en machinebouwsector.

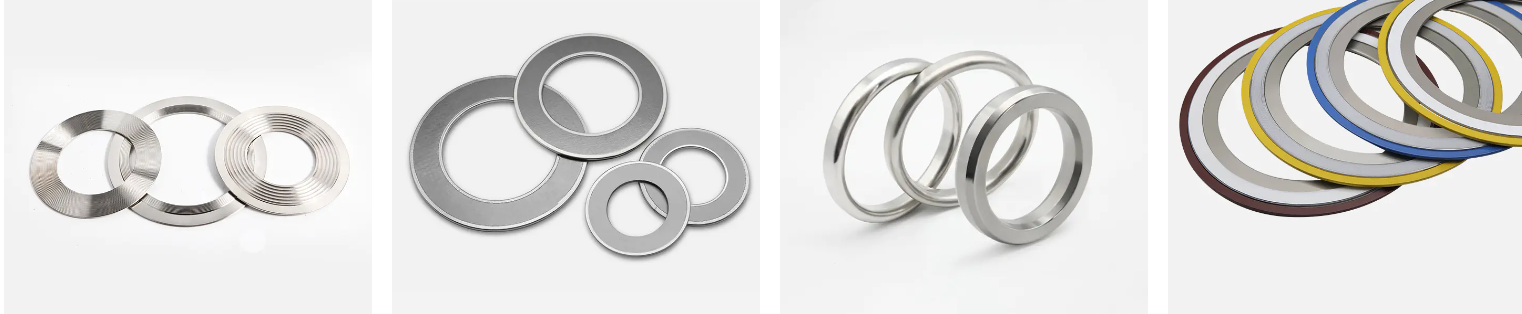

Als fabriek voor spiraalgewonden pakkingen produceert het bedrijf spiraalgewonden pakkingen, ringverbindingspakkingen, kamprofielpakkingen, pakkingen van gegolfd metaal, pakkingen voor isolatiekits en niet-asbestpakkingen, waarbij tijdens de productie gestructureerde interne kwaliteitscontroleprocedures worden gehandhaafd. Met klanten in meerdere regio's richt het bedrijf zich op het leveren van praktische oplossingen op het gebied van afdichtingstechnologie, gebouwd rond integriteit, precisie, innovatie en langdurige klantrelaties.
Veelgestelde vragen
Vraag 1: Waar wordt een spiraalgewonden pakking voor gebruikt?
Spiraalgewonden pakkingen worden gebruikt om flensverbindingen af te dichten en worden veel toegepast in chemische processen, olie- en gaspijpleidingen, energiecentrales, warmtewisselaars en drukvaten.
Vraag 2: Hoe sluit een spiraalgewonden pakking af
Wanneer ze tussen twee flenzen worden samengedrukt, passen de afwisselende metalen wikkel- en vullagen zich aan aan kleine onregelmatigheden in het oppervlak op het flensvlak, terwijl de metalen wikkeling zorgt voor terugvering om de contactdruk te helpen behouden.
Vraag 3: Waar zijn spiraalgewonden pakkingen van gemaakt?
Een spiraalgewonden pakking is gemaakt van een gevormde metalen wikkelstrip gecombineerd met een zacht vulmateriaal, vaak gecombineerd met een buitenring, een binnenring of beide, afhankelijk van de configuratie.
Vraag 4: Wat is het verschil tussen de binnenring en de buitenring in een spiraalgewonden pakking
De buitenring centreert de pakking in de flens en beperkt de compressie, terwijl de binnenring radiale ondersteuning toevoegt, flenserosie helpt verminderen en de wikkeling beschermt tegen de procesmedia.
Vraag 5: Waarom grafiet gebruiken in een spiraalgewonden pakking?
Grafietvuller wordt veel gebruikt omdat het over een breed temperatuurbereik presteert en bestand is tegen veel procesmedia, waardoor het een algemene keuze voor algemeen gebruik is voor spiraalgewonden pakkingen.
Vraag 6: Hoe selecteer ik de maat van een spiraalgewonden pakking
De pakkingmaat is over het algemeen afgestemd op de nominale pijpmaat en drukklasse van de flens, dus het bevestigen van de exacte flensafmetingen en het bekledingstype is de eerste stap voordat u bestelt.
Vraag 7: Voor welke drukklasse is een spiraalgewonden pakking geschikt?
Spiraalgewonden pakkingen worden gebruikt in een breed scala aan flensdrukklassen, waarbij de wikkelingsdichtheid en ringconfiguratie worden aangepast aan de specifieke drukklasse.
Vraag 8: Hoe lang gaat een spiraalgewonden pakking mee
De levensduur is afhankelijk van de bedrijfstemperatuur, de druk, de betrokken procesmedia en de opslagomstandigheden vóór de installatie. Daarom wordt periodieke inspectie tijdens geplande uitschakelingen over het algemeen aanbevolen.
Vraag 9: Kunnen spiraalgewonden pakkingen worden hergebruikt
Spiraalgewonden pakkingen zijn over het algemeen bedoeld voor eenmalig gebruik, omdat de wikkeling en het vulmiddel hun terugveervermogen verliezen zodra ze worden samengedrukt en buiten gebruik worden gesteld.
Vraag 10: Een spiraalgewonden pakking correct installeren
Correcte installatie omvat het inspecteren van de flensvlakken, het centreren van de pakking binnen de boutcirkel en het geleidelijk aandraaien van de bouten in een kruispatroon om gelijkmatige compressie toe te passen.
