Wat zijn gegolfde metalen pakkingen?

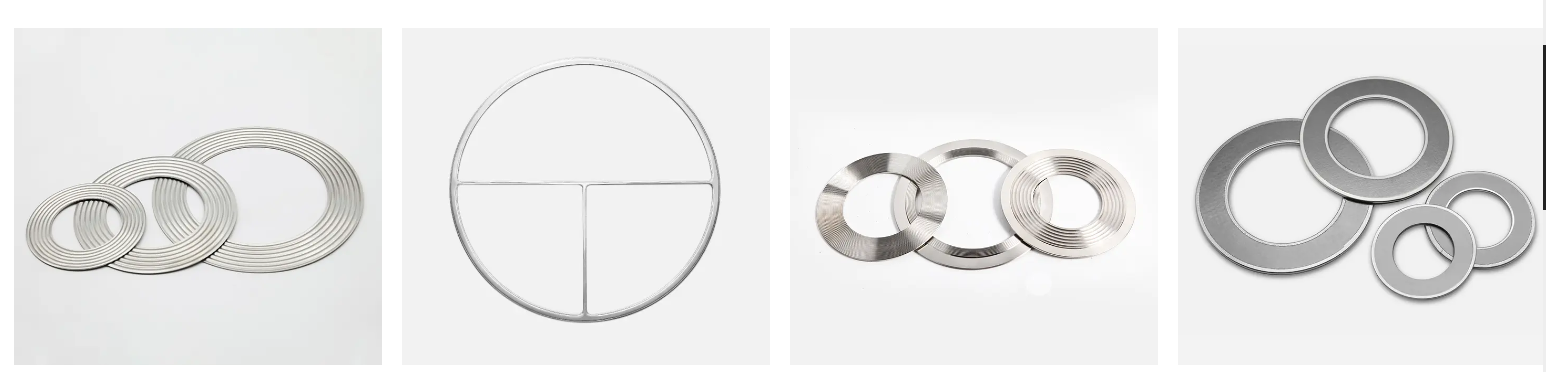

Gegolfde metalen pakkingen zijn een soort mechanisch element dat wordt gebruikt voor afdichting. Ze zijn via een speciaal proces gemaakt van dunne metalen platen en worden in een cirkelvormige ringvormige pakking geperst met regelmatige golvende concave en convexe patronen (d.w.z. "golvingen"). CMG-pakkingen worden beschouwd als de standaard voor de technologie van gegolfde metalen pakkingen. CMG-pakkingen zijn een ideale keuze voor klasse 150 en klasse 300 ASME-flenzen met minimale boutbelasting.

1. Belangrijkste kenmerken en werkingsprincipes
(1) Elasticiteit en veerkracht:
De gegolfde structuur is als een kleine veer. Wanneer de flensbouten worden aangedraaid, worden de ribbels samengedrukt; en wanneer de apparatuur trilt als gevolg van temperatuur- en drukveranderingen tijdens bedrijf of als de flenzen enigszins van elkaar gescheiden zijn, kunnen de samengedrukte ribbels terugveren om deze verandering te compenseren, waarbij altijd contact tussen de afdichtingsoppervlakken behouden blijft en lekkage wordt voorkomen. Dit is de sleutel tot zijn superioriteit ten opzichte van platte pakkingen.
(2) Hoge afdichtingsdrukverhouding:
Omdat het contactoppervlak van de golf relatief klein is, is de druk (specifieke druk) per oppervlakte-eenheid groter bij dezelfde boutvoorspanning, waardoor het gemakkelijker wordt om kleine defecten in het flensoppervlak samen te drukken en op te vullen, waardoor een initiële afdichting wordt bereikt.
(3) Er zijn verschillende metalen materialen beschikbaar:
Verschillende metalen materialen kunnen worden geselecteerd op basis van verschillende media (zoals corrosiviteit) en werkomstandigheden (temperatuur, druk). Veel voorkomende zijn: 304/316 roestvrij staal: het meest gebruikte, met goede corrosieweerstand en uitgebreide prestaties. Koolstofstaal: gebruikt voor niet-corrosieve werkomstandigheden, zoals stoom op hoge temperatuur. Speciale legeringen: zoals Hastelloy, Monel en Inconel, gebruikt in corrosieve omgevingen of omgevingen met hoge temperaturen.
(4) Zachte deklaag beschikbaar:
Om een betere luchtdichtheid te bereiken of speciale media af te dichten, kan een laag zacht afdichtingsmateriaal worden bedekt op de bovenste en onderste contactoppervlakken van de gegolfde metalen pakking, zoals: Grafiet: bestand tegen hoge temperaturen, chemisch inert en het meest gebruikt. PTFE (polytetrafluorethyleen): uitstekende chemische corrosieweerstand. Mica: Gebruikt voor extreem hoge temperaturen (zoals toepassingen bij hoge temperaturen in oxiderende atmosferen).
Deze structuur wordt een pakking met metalen mantel genoemd, die de sterkte en temperatuurbestendigheid van metaal combineert met de uitstekende afdichtingseigenschappen van een zachte deklaag.

2. Belangrijkste typen
Gegolfde metalen pakkingen worden gewoonlijk in twee hoofdtypen aangetroffen:
Basis gegolfde metalen pakking:
Uitsluitend vervaardigd uit gegolfde metalen strips, zonder deklaag. Het is afhankelijk van de inherente elasticiteit van het metaal en de hoge afdichtingsdrukverhouding om een ​​afdichting te bereiken. Het wordt vaak gebruikt in toepassingen waar de temperaturen en drukken hoog zijn, maar de media niet erg corrosief zijn.
Gegolfde metalen pakking met deklaag (pakking met metalen mantel):
Een laag zacht afdichtingsmateriaal (zoals grafietplaat) wordt aangebracht op de boven- en onderoppervlakken van de gegolfde metalen basispakking, en vervolgens worden de randen omwikkeld en vastgezet met een mal. Dit is het meest gebruikte type in de industrie.

3. Voordelen en toepassingen
Voordelen:
Aanpassingsvermogen: is geschikt voor schommelingen in druk en temperatuur, en lichte flensvervorming.
Betrouwbare afdichting: veel betere afdichtingsprestaties dan platte pakkingen.
Bestand tegen hoge temperaturen en hoge druk: De metalen behuizing is bestand tegen temperaturen en drukken die veel hoger zijn dan niet-metalen pakkingen. Corrosiebestendigheid: Materiaalkeuze maakt aanpassing aan verschillende media mogelijk.
Lange levensduur: uitstekende veerkracht maakt het minder vatbaar voor stress, ontspanning en falen.

Typische toepassingen:
Leidingen, kleppen, pompen en drukvatflenzen in de petrochemische industrie.
Stoomturbines en ketelsystemen in de energiesector.
Farmaceutische en voedingsindustrie (316 roestvrij staal met PTFE-overlay is gebruikelijk).
Elke flensverbinding voor gemiddelde, hoge druk en hoge temperaturen die een betrouwbare afdichting vereist.
