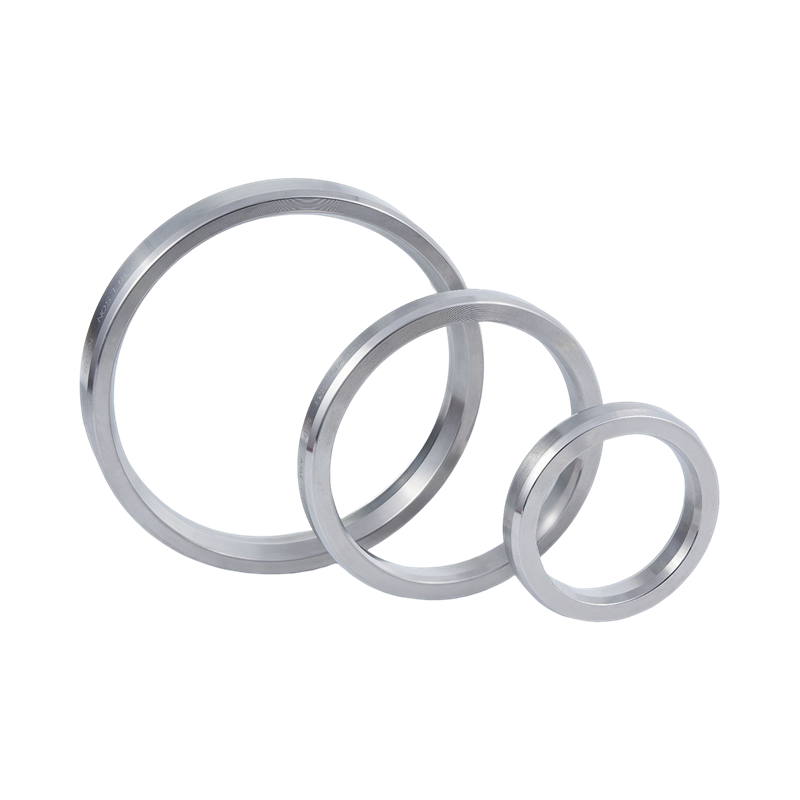

Ringverbindingspakkingen (RTJ-pakkingen) zijn metalen pakkingen die zijn ontworpen voor afdichting onder hoge druk en hoge temperaturen. Ze worden voornamelijk gebruikt voor het afdichten van verbindingen zoals pijpflenzen, kleppen en drukvaten. Hun kernkenmerk is dat ze plastische vervorming gebruiken om kleine onregelmatigheden in het flensoppervlak op te vullen, waardoor een betrouwbare afdichtingsbarrière ontstaat. Ze zijn geschikt voor gespecialiseerde industriële toepassingen (zoals de aardolie-, chemische en kernenergie-industrie).
1. Voordelen van ringvormige pakkingen
| Kenmerken | Beschrijving |
| Bestand tegen hoge druk | Ontwerpdrukken groter dan 100 MPa (bijv. hoofdstoomleidingen van kernenergie) |
| Bestand tegen hoge temperaturen | Toepasselijk temperatuurbereik: -200°C tot 800°C (pakking van nikkellegering) |
| Corrosiebestendigheid | Roestvrij staal/monel-materialen zijn bestand tegen zuren, logen, waterstofsulfide en andere corrosieve media |
| Geen lekkage | Door de plastische vervorming van metaal is er vrijwel geen lekkage, superieur aan niet-metalen pakkingen |
| Lange levensduur | Geen verouderingsproblemen, herbruikbaar (vervormingsinspectie vereist) |
2. Belangrijke punten voor de selectie en installatie van ringverbindingspakkingen
Selectieparameters
Drukwaarde: stem overeen met de flensklasse (bijvoorbeeld klasse 1500).
Materiaalcompatibiliteit: Vermijd elektrochemische corrosie (koolstofstalen flenzen met roestvrijstalen pakkingen vereisen bijvoorbeeld isolatie).
Maatnauwkeurigheid: De binnen- en buitendiameters van de pakking moeten overeenkomen met de flensgroef (tolerantie ±0,1 mm).
Installatiespecificaties
Het flensoppervlak reinigen: Verwijder eventuele oude pakkingresten en veeg het afdichtingsoppervlak af met aceton.
Centreren: De pakking moet volledig in de ringvormige flensgroef zitten, zonder verkeerde uitlijning.
Aandraaien: Draai in drie stappen kruislings aan tot het standaardkoppel (bijv. ASME PCC-1).
Wegwerpgebruik: Achthoekige pakkingen zijn over het algemeen niet herbruikbaar (plastische vervorming is onomkeerbaar).
3. Veelvoorkomende problemen en oplossingen voor ringverbindingspakkingen
| Probleem | Oorzaak | Oplossing |
| Lekkage van afdichting | Flensgroefslijtage/pakkingvervorming | Vervang de flens of pakking, controleer de voorspanning van de bout |
| Pakking breuk | Materiaalverbrossing (omgeving met lage temperaturen) | Ga over op austenitisch roestvast staal of een legering op nikkelbasis |
| Het loskomen van de bout | Stressontspanning veroorzaakt door thermische cycli | Draai de bouten 24 uur na installatie opnieuw vast |
| Galvanische corrosie | Ongelijk metaalcontact | Voeg een isolerende coating toe of gebruik een pakking van hetzelfde materiaal |
