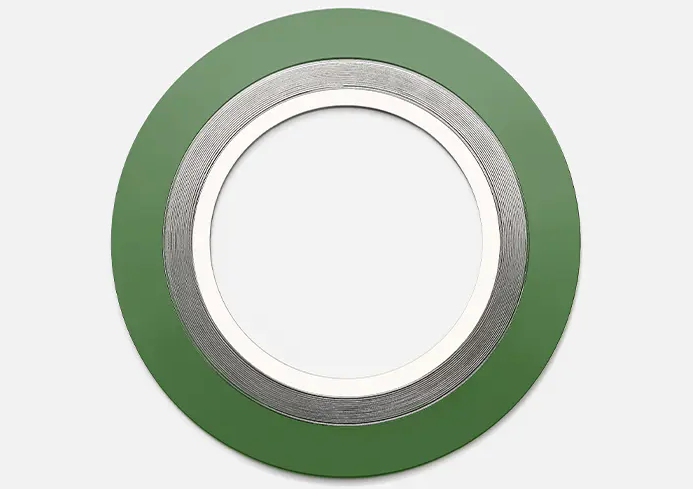

Wat is een spiraalgewonden pakking?

Spiraalgewonden pakkingen is een metaal-niet-metaalcomposietpakking die veel wordt gebruikt voor het afdichten van buizen, kleppen en drukvaten. Hun unieke structuur combineert de sterkte van metaal met de flexibiliteit van niet-metaal, waardoor ze geschikt zijn voor gebruik in toepassingen met hoge temperaturen, hoge druk en corrosieve media. De spiraalgewonden pakkingen bestaan ​​uit afwisselend gevormde metaaldraden en zacht vulmateriaal en vormen een zeer effectieve afdichting wanneer ze tussen twee flenzen worden samengedrukt. De V-vormige kroon in het midden van de metalen strip werkt als een veer, waardoor de pakking onder wisselende omstandigheden meer elasticiteit krijgt. Vulmiddel- en draadmaterialen kunnen worden aangepast om aan verschillende chemische compatibiliteitseisen te voldoen.

1. Structuur en samenstelling van spiraalgewonden pakkingen
Metalen strips: Meestal gemaakt van corrosiebestendige legeringen zoals roestvrij staal (zoals 304 en 316), titanium en monel, worden de metalen strips in een V- of W-vormige dwarsdoorsnede gedrukt om elastische ondersteuning te bieden.
Niet-metalen vullagen: Meestal gemaakt van materialen zoals grafiet, polytetrafluorethyleen (PTFE) en mica. Deze vullagen zijn ingebed tussen de metalen strips om een ​​afdichting te bieden en onregelmatigheden in het oppervlak te compenseren. Binnen- en buitenringen (optioneel):
Binnenring: Voorkomt dat media de pakking intern eroderen, waardoor het risico wordt verkleind dat de metalen strip losraakt.
Buitenring (koolstofstaal of roestvrij staal): positioneert de pakking, voorkomt overcompressie en verbetert de drukweerstand.

2. Kenmerken en voordelen
Bestand tegen extreme omstandigheden: Bestand tegen hoge temperaturen (tot 1000°C of hoger, afhankelijk van het materiaal) en hoge drukken (zoals klasse 900 flenzen en hoger).
Uitstekende afdichting: De combinatie van metaal en niet-metalen materialen past zich aan zelfs kleine onregelmatigheden in het flensoppervlak aan.
Chemische bestendigheid: Compatibel met media zoals zuren, logen, olie en gas door verschillende metalen en vulmaterialen te selecteren.
Elastische veerkracht: De spiraalvormige structuur van de metalen strip zorgt voor een afdichting, zelfs na drukveranderingen.

3. Veel voorkomende soorten Spiraalgewonden pakkingen
Basistype (geen ring): Bevat alleen de metalen en niet-metalen spiraalgewonden lagen, geschikt voor standaardflenzen.
Type met binnenring: Verbetert de interne drukweerstand, geschikt voor hogedruk- of gemakkelijk eroderende media.
Type met buitenring: Gemakkelijk te installeren en te positioneren, waardoor instorten van de pakking wordt voorkomen. Spiraalgewonden pakkingen: Combineren de voordelen van beide typen en zijn geschikt voor veeleisende toepassingen (zoals API 6A).

4. Toepassingen van spiraalgewonden pakkingen
Petrochemie: pijpflenzen, reactoren en warmtewisselaars.
Energiesector: Stoomturbines en hogetemperatuurketelsystemen.
Farmaceutisch/Voedingsmiddelen: toepassingen waarbij sanitaire PTFE-vulling vereist is.
Lucht- en ruimtevaart: Brandstofsysteemafdichtingen.

5. Selectieoverwegingen
Materiaalafstemming: Selecteer de metalen strip en vullaag op basis van de corrosiviteit en temperatuur van de media.
Flensstandaard: Bevestig de flensclassificatie (zoals ANSI, DIN en JIS) en afmetingen.
Drukclassificatie: Verschillende wikkelingsdichtheden beïnvloeden het drukdragend vermogen.
Installatievereisten: Bouten moeten gelijkmatig worden aangedraaid om plaatselijke overdruk te voorkomen die tot defecten kan leiden.

6. Vergelijking met andere pakkingen
Metalen platte pakkingen: Hoge hardheid maar slechte compensatie, waardoor extreem hoge boutbelastingen nodig zijn.
Rubberen pakkingen: alleen geschikt voor lage temperaturen en drukken en gevoelig voor veroudering.
Grafietcomposietpakkingen: geen metalen ondersteuning en gevoelig voor broosheid bij hoge temperaturen.
